Unsere Produkte


AEGIS® SGR - Ringe
Wellenerdungsringe für Niederspannungsmotoren
Der AEGIS® SGR-Wellenerdungsring ist der Standard für den Schutz gegen Wellenspannungen und Lagerströme, die von Frequenzumrichtern (FUs) hervorgerufen werden. Jeder Ring besteht aus 360° speziell entwickelten leitfähigen Mikrofasern, die die Motorwelle in einem mehrreihigen Design umgeben und eine beispiellose Wellenerdung bieten, die Ihre Lager sicher und funktionsfähig hält.
Die AEGIS® SGR-Produktfamilie umfasst mehrere Ring- und Montageoptionen, um unabhängig von den Details Ihres Motorsystems einen zuverlässigen Lagerschutz zu gewährleisten. Wir bieten geschlossene und geteilte Erdungsringe, Ringe mit Klemm- oder Durchschraubmontage, Ringe zum Einpressen oder zum Kleben.

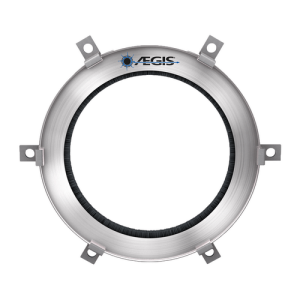

Standard-Montage mit Halterung (-2)
- Wellendurchmesser 7.9 bis 152.9 mm
- 2 oder mehr Montagehalterungen mit M3 x 0.05 x 8 mm
- Innensechskantschrauben und Unterlegscheiben
- Schnelle und einfache Montage auf den meisten Oberflächen

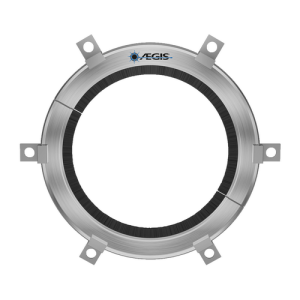

Geteilter Ring (-2A4)
- Wellendurchmesser 7.9 bis 152.9 mm
- 4 - 6 Montagehalterungen mit M3 x 0.05 x 8 mm
- Innensechskantschrauben und Unterlegscheiben
- Montage ohne Abkuppeln des Motors

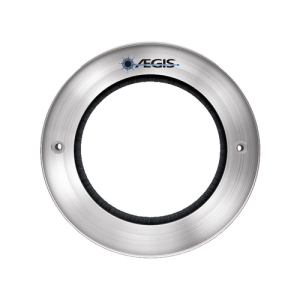

Montage mit Durchgangsschrauben (-3MFH)
- Wellendurchmesser 7.9 bis 152.9 mm
- M3 x 12 mm Innensechskantschrauben
- 2 Montagelöcher für Wellendurchmesser bis 98.9 mm
- 4 Montagelöcher für grössere Wellen

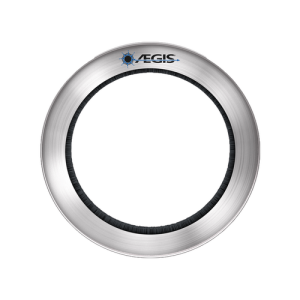

Presssitzmontage (-0A6)
- Wellendurchmesser 7.9 bis 152.9 mm
- Sauberer trockener Presssitz (ohne Industriekleber)
- Toleranzen gem. Vorlage oder Zeichnung

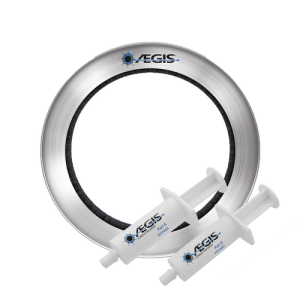

Montage mit leitendem Epoxidkleber (-0AW, -0A4W)
- Wellendurchmesser 7.9 bis 152.9 mm
- Geschlossener und geteilter Ring
- Schnelle und einfache Montage am Motorgehäuse aus Metall
- Leitender Epoxidkleber ist inbegriffen

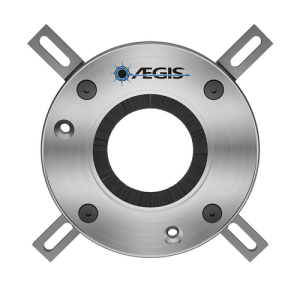

UKIT – SGR mit Universal-Montagehalterung
- Grössen für Motoren mit Wellendurchmesser nach IEC-Standard
- Geschlossener und geteilter Ring
- Kann mit Montagematerial oder leitendem Epoxidkleber montiert werden

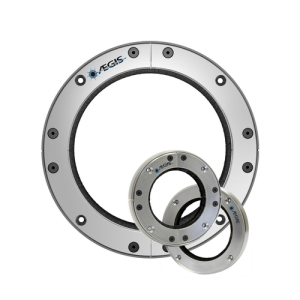

AEGIS® PROSL - Ringe
Für Mittelspannungsmotoren, Motoren über 375 kW, Generatoren und Turbinen
Der AEGIS® PRO-Ring bietet eine zuverlässige Wellenerdung für große Motoren und Mittelspannungsmotoren, Generatoren und Turbinen, um schädliche Wellenspannung zur Erde abzuleiten und die Lebensdauer der Lager zu verlängern. Große Motoren und Generatoren weisen häufig weitaus höhere induzierte Wellenspannungen und Lagerströme auf. Daher verfügen diese Ringe über sechs umlaufende Reihen aus leitfähigen Mikrofasern, die zusätzlichen Schutz für diese Hochstromanwendungen bieten.

AEGIS® PROSL
- Für AC-Motoren ab 375 kW und DC-Motoren ab 225 kW
- Für Mittelspannungs-Motoren
- 6 Reihen hochleitfähige Microfasern
AEGIS® Messgeräte und Zubehör
Wellenspannungsprüfgeräte, Leitfähiges Epoxidharz, Hochfrequenz-Erdungsbänder und Beschichtungen
Messung und Montage sind der Schlüssel zu Ihrem langfristigen Erfolg beim Lagerschutz. Aebrintec bietet EST Produkte und Werkzeuge an, die für die Prüfung der Wellenspannung, die ordnungsgemäße Montage von AEGIS® Wellenerdungsringen und die Verbesserung der Wellenleitfähigkeit erforderlich sind.

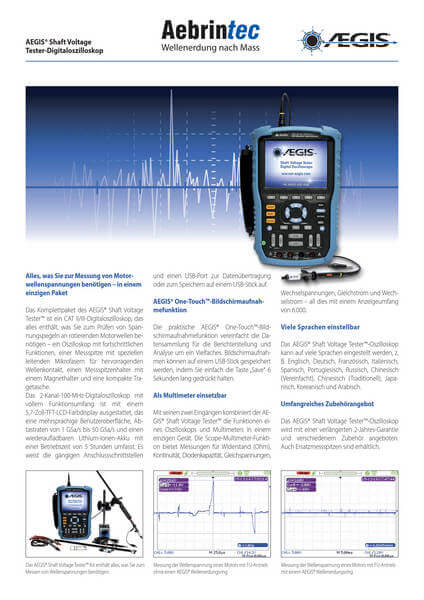

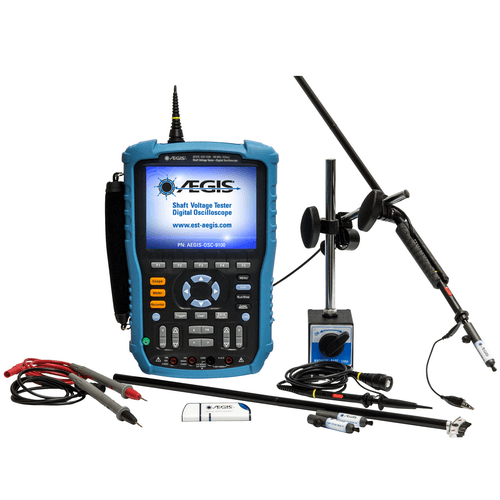

AEGIS® Shaft Voltage Tester™
2-Kanal Digitaloszilloskop, 100 MHz und 5.7 Zoll Bildschirm
Mit und ohne Zubehör
